【CNC銑床教學】Snapmaker搭配Fusion 360：3D立體模型雕刻！
3D立體CNC輕鬆雕！刀頭配置全都有，初學者也適用！不只能2D平面雕刻，Snapmaker搭配Fusion 360 CAD建模軟體，工業級精準設計雕刻零件，比你想像中簡單太多！操作基礎完整教學：

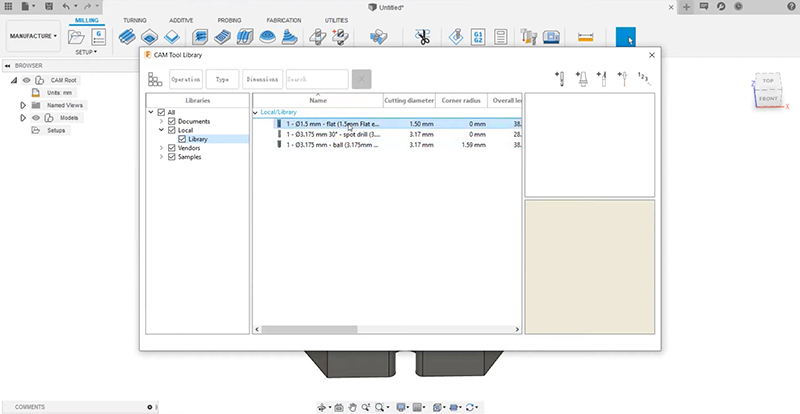

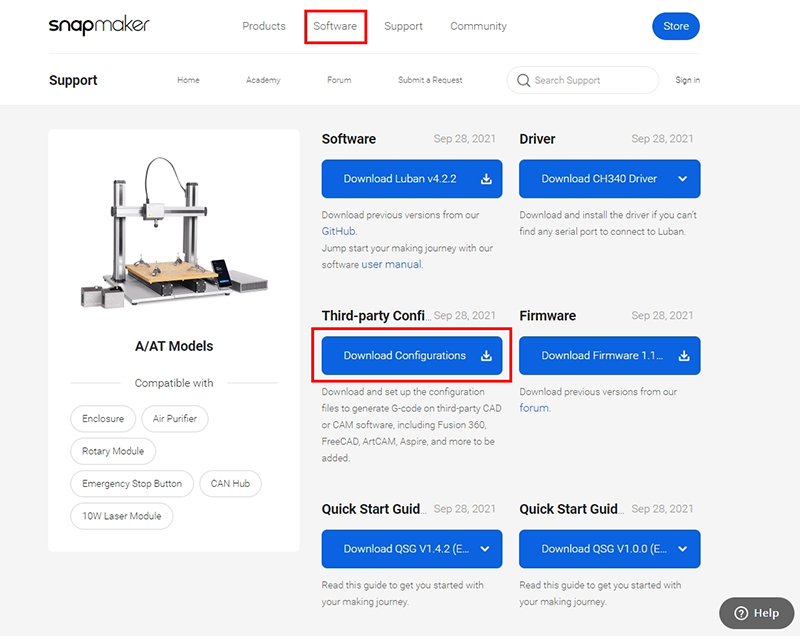

將Snapmaker的刀具配置文件，導入Fusion 360的Tool Library （Manage＞Tool Library），工具庫中有現成的配置檔案可以使用，比起自行新增、設定，可節省大量製作時間。
Tool Library＞Local＞Library＞Import Tool Library，並根據所使用的刀頭導入相應的檔案。
二、 Fusion 360 CAD軟體基本操作
1. 繪製2D平面草圖

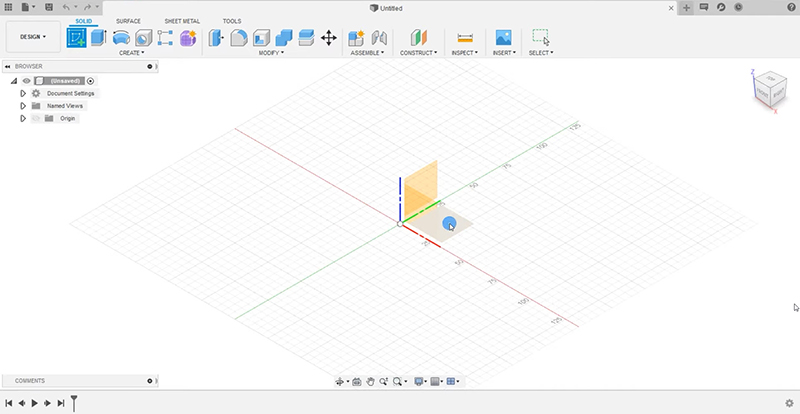

依照需求繪製圖型，若最終成品為六邊形物件，首先只需大概做出圖型輪廓即可。點選「Create Sketch」，選擇XY軸線為基準的平面，新增草圖。
．繪製圖型功能

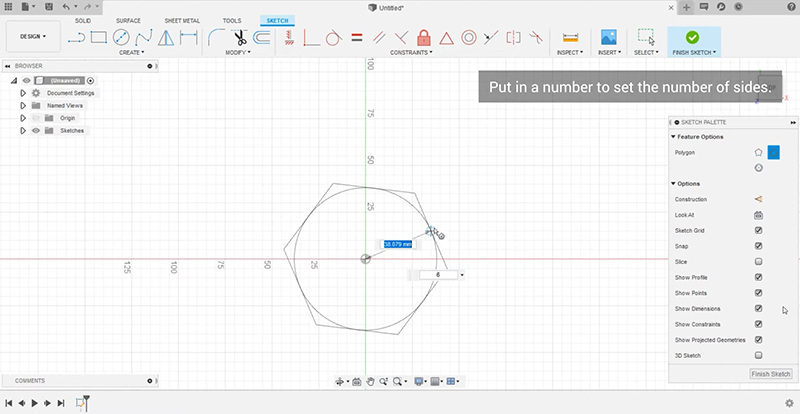

Create下拉選單＞Polygon＞Circumscribed Polygon

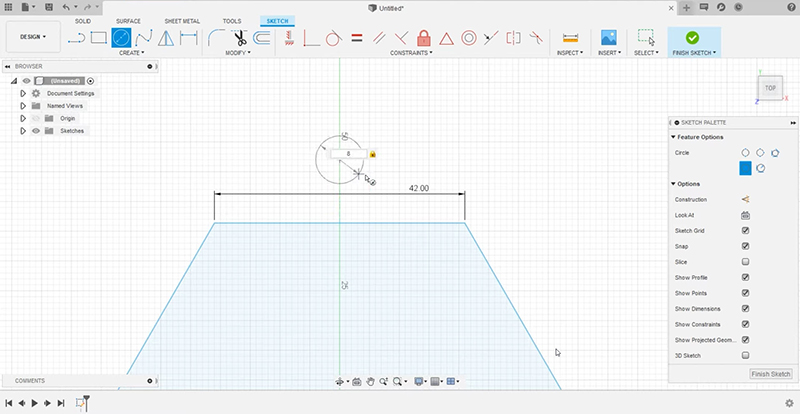

．圓型工具：Center Diameter Circle
滑鼠繪製時，系統將即時顯示尺寸，輸入實際需要的直徑

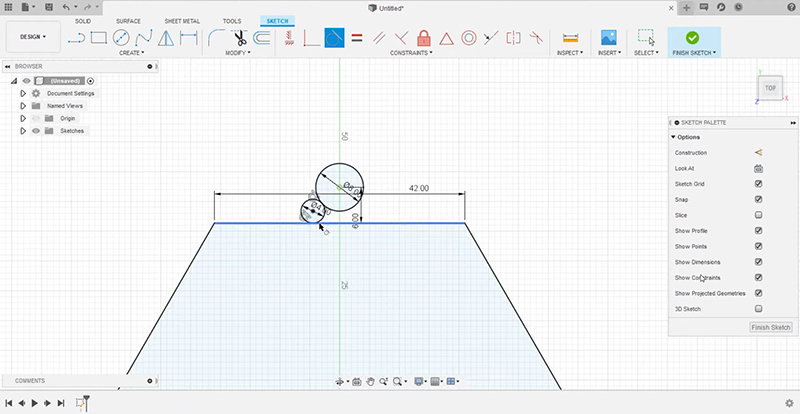

．線徑相切對齊：Tangent
只需點選要相切的物件兩邊緣，就能精準相切

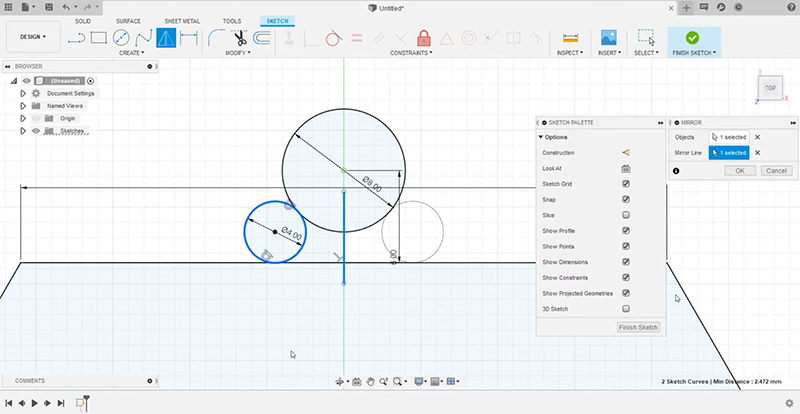

．鏡像工具：Mirror
常見的工業零件皆為對稱造型，將一側造型設定完成，直接使用鏡像工具可省去重複的操作，加快工作效率。

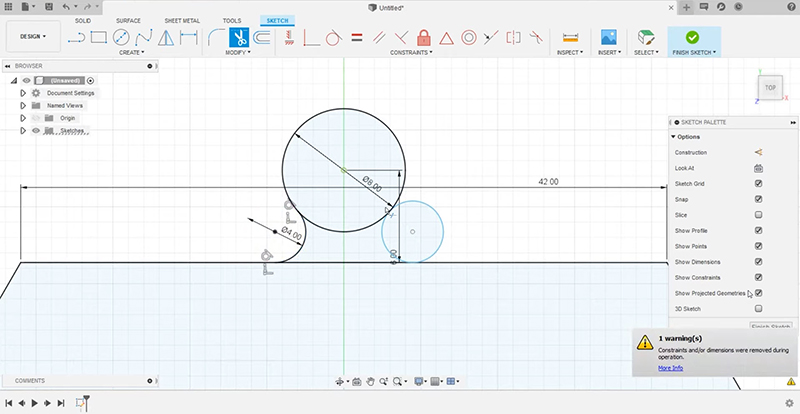

．剪邊工具：Trim
製作圖形之間相切，得到想要的造型後，使用剪邊工具可直接刪除不需要的邊緣。

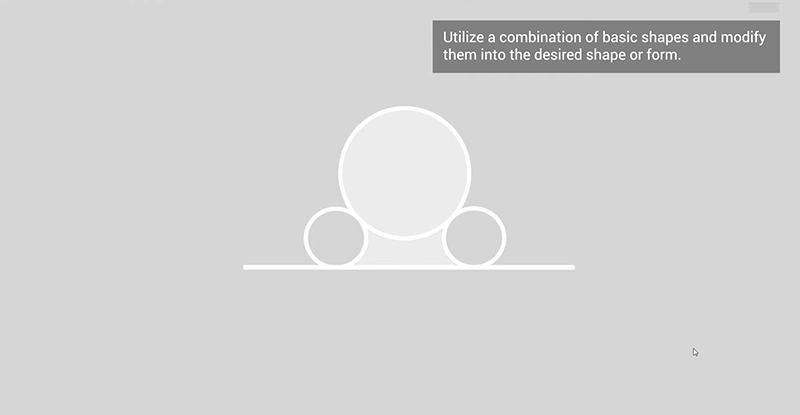

客製化的雕刻造型，無法一鍵在軟體中取得現成的設計，需要使用基本圖形狀互相結合後，製作出想要的物件造型。
2. 生成3D立體造型

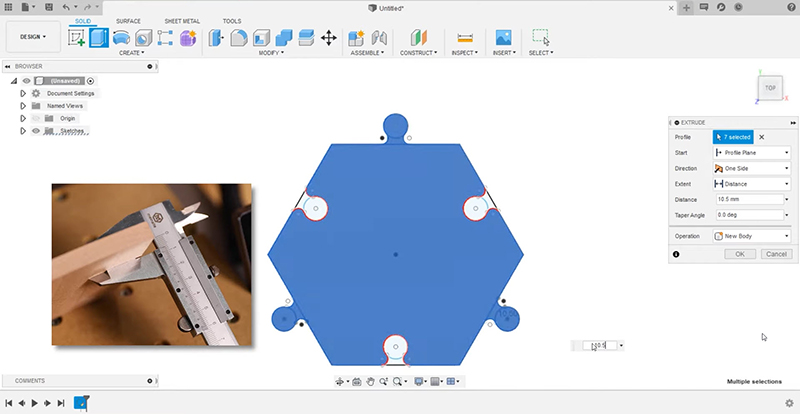

全選草圖中物件的平面造型，點選「Extrude」拉伸工具，並輸入實際加工材料的厚度（小技巧：為確保材料能完美切割，可輸入略大於材質實際厚度的數值；以相同原理使用「Extrude」，可在3D立體物件上繪製其他平面圖型，並增長、內凹成3D立體結構。
3. 置入刀具配置文件
根據所使用的刀頭導入相應的檔案（Tool Library＞Local＞Library＞Import Tool Library）
4. 設定座標／原點

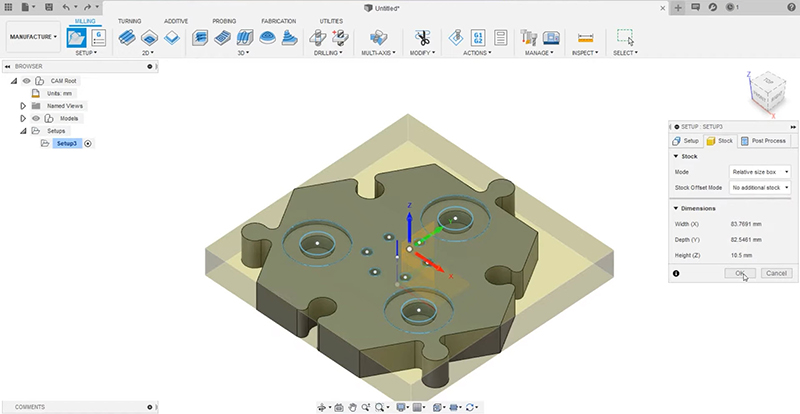

．新增設定Setup＞New Setup
．右側選單中Orientation＞Select Z axis／plane & X axis，並確認模型的Z軸和軟體中座標的Z軸方向一致，確定模型的被雕刻面朝上。
5. 2D輪廓切削

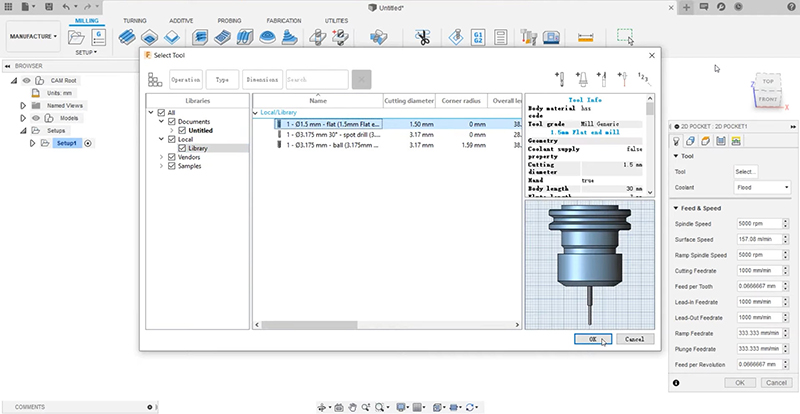

2D＞2D Pocket＞右側選單「Tool」＞選擇刀具種類

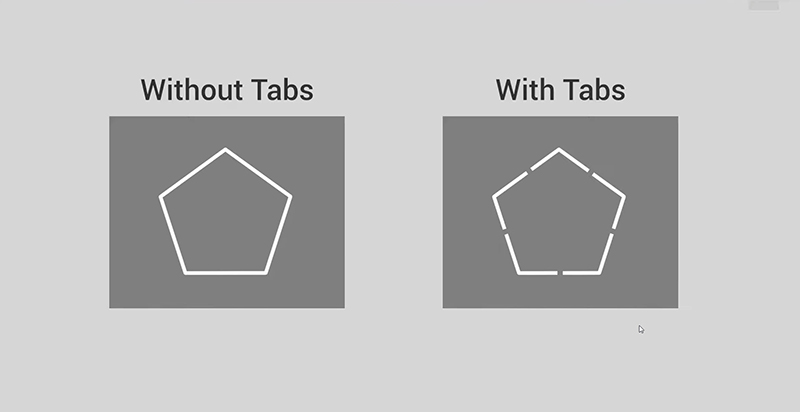

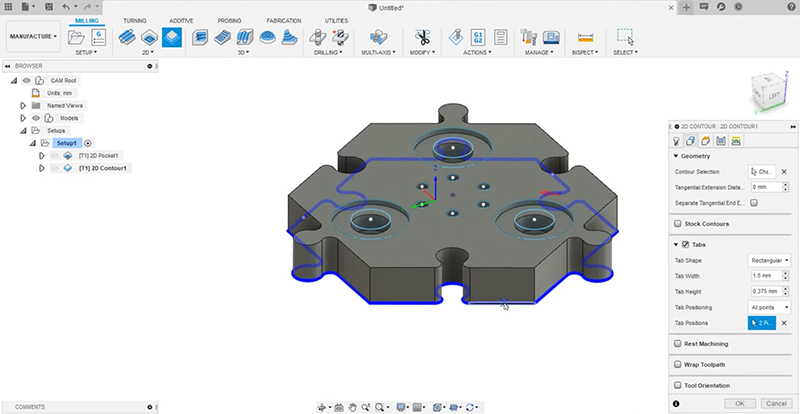

為了避免過程中切割下來的物件，會在工作區域中移動，甚至影響其他在雕刻的結構，在右側工具列中點選「Tabs」功能，可以讓物件在加工過程保持固定。（Tabs＞Tab Positioning＞At points＞使用滑鼠在模型底部輪廓上手動設定）

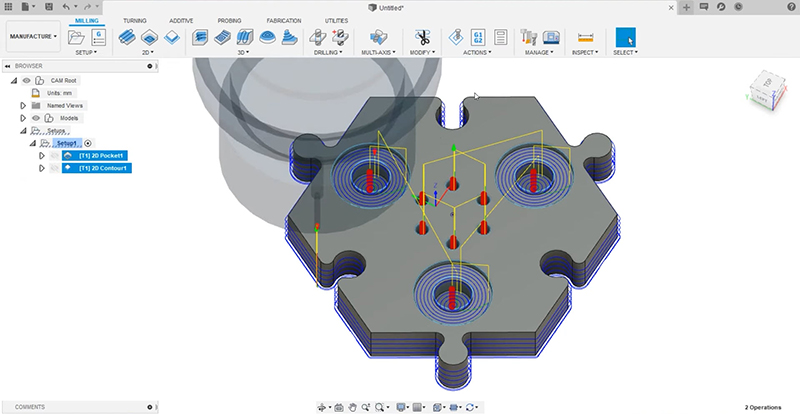

三、 預覽CNC銑床路徑
鍵盤按下「Ctrl」鍵，選擇所有設定的配置文件，再選擇工具欄中的「Action」＞「Post Proccess」，將CNC加工路徑存檔（G-code），準備開始進行雕刻。
